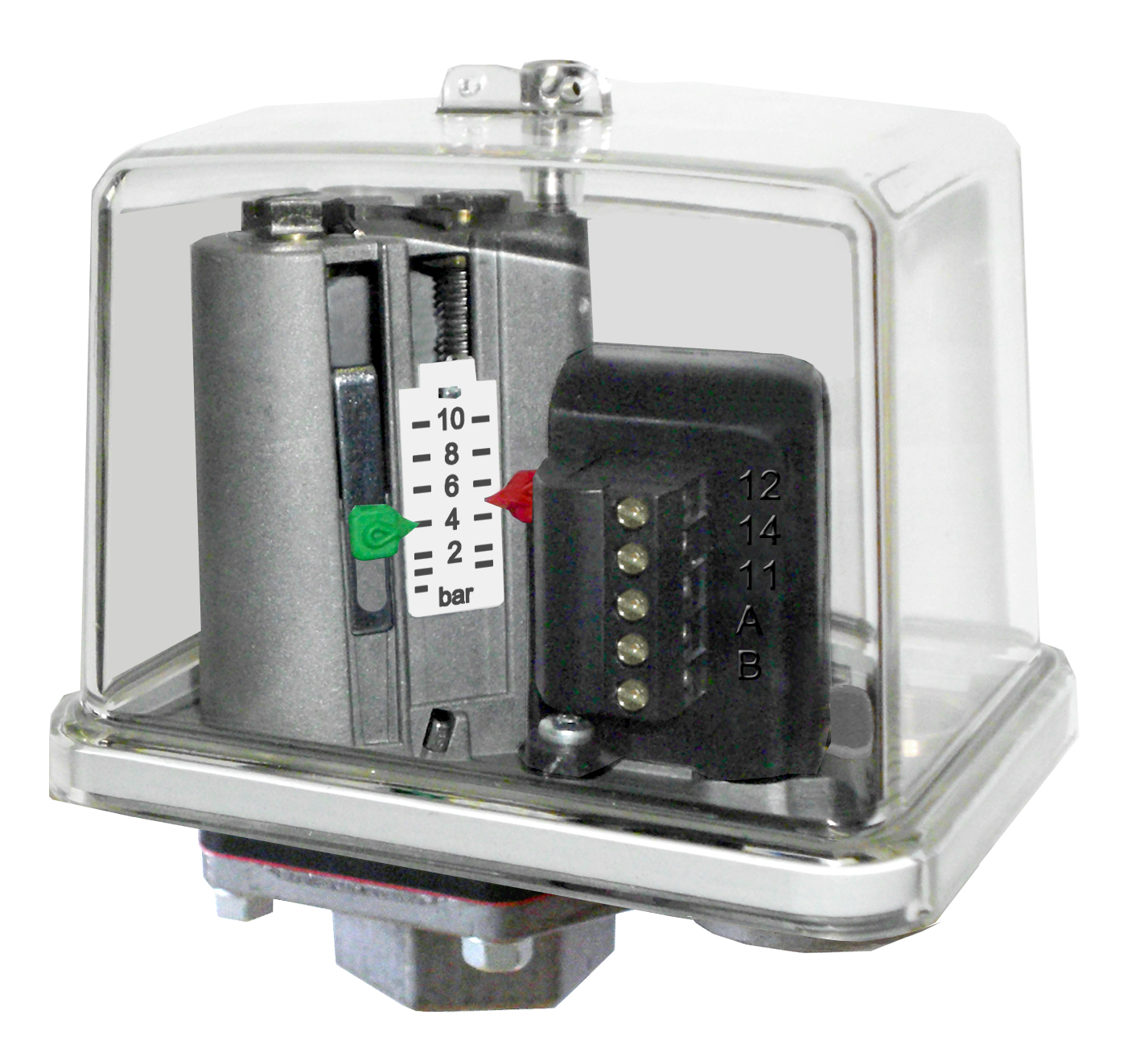

Condor Steuerdruckschalter MDR-F 10H-S VdS
Condor MDR-F 10H-S VdS
Druckluft / Wasser: Druckschalter Kompressor / Druckschalter Pumpe
Condor-Werke
Die Condor-Gruppe ist weltweit führend in der Herstellung von Komponenten und Systemlösungen für die Steuerung und Regelung von Druck und Niveau. Mit ihrem breiten Angebot bedienen sie verschiedene Branchen und Anwendungsgebiete wie Industrieautomation und Wasser- und Abwassertechnik.
Condor Steuerdruckschalter MDR-F 10H-S VdS 259084
1 Wechsler
Druckschalter mit NBR-Membran (Perbunan)
Druckbereich 0,7 - 10,00 bar
Alu-Druckgussflansch für Wasserlöschanlagen
Industrie-Schraubklemme
Druckanschluss: G 1/2" Innengewinde
mit Skala zur einfachen Einstellung
Kabelverschraubungen Stufen-/Würgenippel
DIN ISO 228/I, VDE 0660, IEC 337-1, IEC 553-1
nach EN 60947
Druckschaltertyp: HAB SAA A 040A050 A siehe Typenschlüssel MDR-F (PDF 34 KB)
weitere Informationen: siehe Technische Daten
Erforderliche Kabelverschraubungen für die nachträgliche Montage sowie Haube siehe unter "Zubehör".
| Medium | Luft, Wasser |
| Stromausführung | Wechselstrom |
| Bauart | Elektro-mechanisch |
| Spannung | ≤ 250 V |
| Kontaktfunktion | Wechsler |
| Bemessungsfrequenz | 50 Hz / 60 Hz |
| max. Medientemperatur (°C) | 70 |
| Motorschaltvermögen (KW) | 0,55 |
| Schutzart | IP 54, IP 65 |
| Gewinde / Anschluss | MDR-F..H...VdS -Ausführung mit Alu-Druckguss Druckanschluss + NBR-Membran, G 3/8" Innengewinde; MDR-F..Y…VdS mit Kunststoffdruckanschluss + NBR-Membran, G 1/2" Innengewinde |
| Einschaltdruck einstellbar (bar) | 0,3 … 8,5 |
| Ausschaltdruck einstellbar (bar) | 0,7 … 10 |
| kl. Druckdifferenz (bar) | 0,4 1,5 |
| Gewicht (in g) | 460 |
