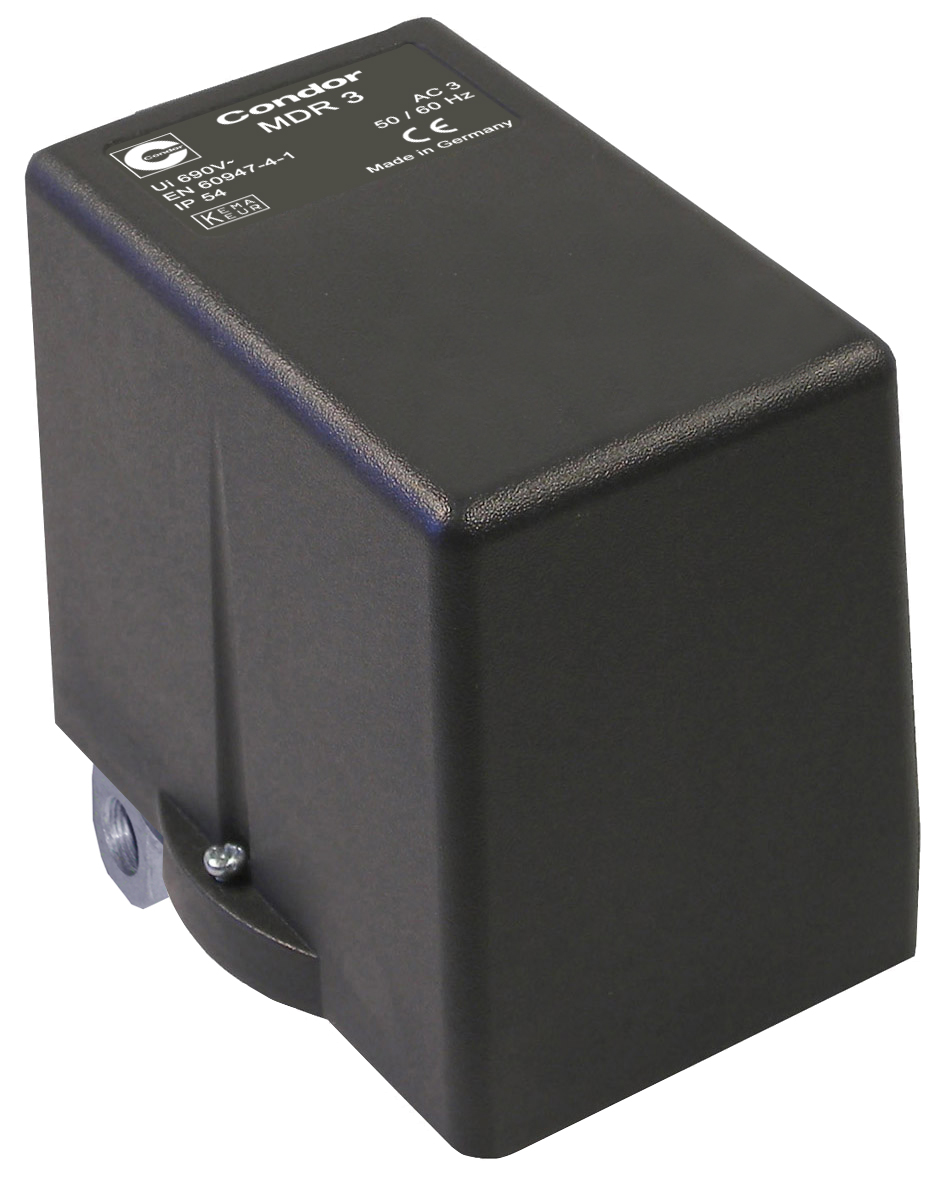

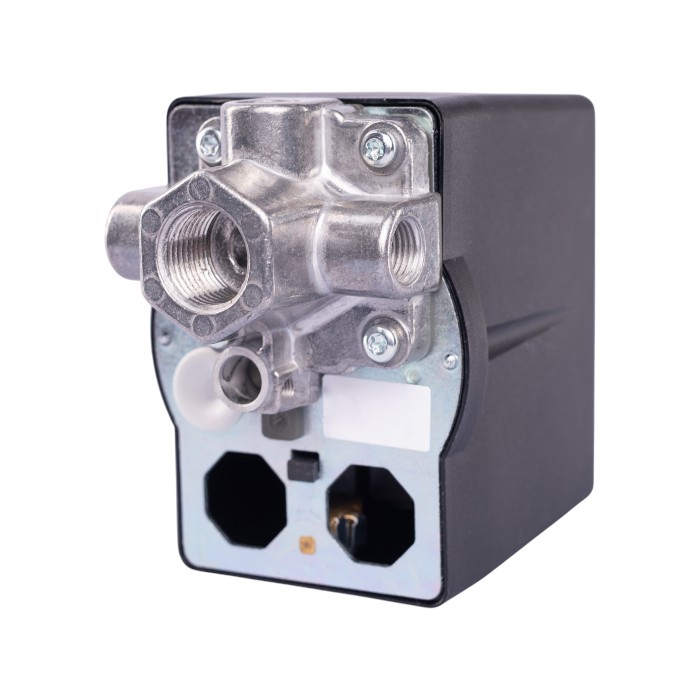

Condor Druckschalter MDR 3/35 12-35 bar F4 1/2" Alu
Condor MDR 3/35 bar, Spannung Drehstrom 400 V
Druckluft / Wasser: Druckschalter Kompressor / Druckschalter Pumpe
Condor-Werke
Die Condor-Gruppe ist weltweit führend in der Herstellung von Komponenten und Systemlösungen für die Steuerung und Regelung von Druck und Niveau. Mit ihrem breiten Angebot bedienen sie verschiedene Branchen und Anwendungsgebiete wie Industrieautomation und Wasser- und Abwassertechnik.
Condor Druckschalter MDR 3/35 bar 229704 incl. SK 3 Schaltkammer ohne Schaltschloss (ist in Grundausstattung der MDR 3 enthalten)
Drehstromausführung
Schaltvermögen 7,5 (11) kW / 20 HP
passende Überstromrelais lieferbar siehe unter "Zubehör"
Druckbereich 12,00 - 35,00 bar
3-polig (Öffner)
nach EN 60947
UL / CSA-Zulassung
Druckschaltertyp: JDA BAAA 320A350 XAA XXX siehe weitere Informationen: siehe Technische Daten (PDF 446 KB)
Erforderliche Entlastungsventile, Kabelverschraubungen für die nachträgliche Montage, entsprechende Verschlusstopfen für nicht benötigte Anschlüsse siehe unter "Zubehör".
| Gewinde / Anschluss | F4 1/2"Alu |
| Schutzart | IP 54 |
| Motorschaltvermögen (KW) | 7,5 kW (11kW - auf Anfrage) |
| max. Medientemperatur (°C) | 80°C |
| Stromausführung | Drehstrom |
| Bauart | Elektro-mechanisch |
| Spannung | ≤ 400 V |
| Kontaktfunktion | 3-polig (Öffner) |
| Bemessungsfrequenz | 50 Hz / 60 Hz |
| Gewicht (in g) | 620 |
| Druckbereich (bar) | 12-35 |
| Modellreihe - Druckschalter | MDR 3 |
| Ein / Aus Schaltknopf | Nein |
Produktvarianten
| Produkt | Einzelpreis | ||
|---|---|---|---|

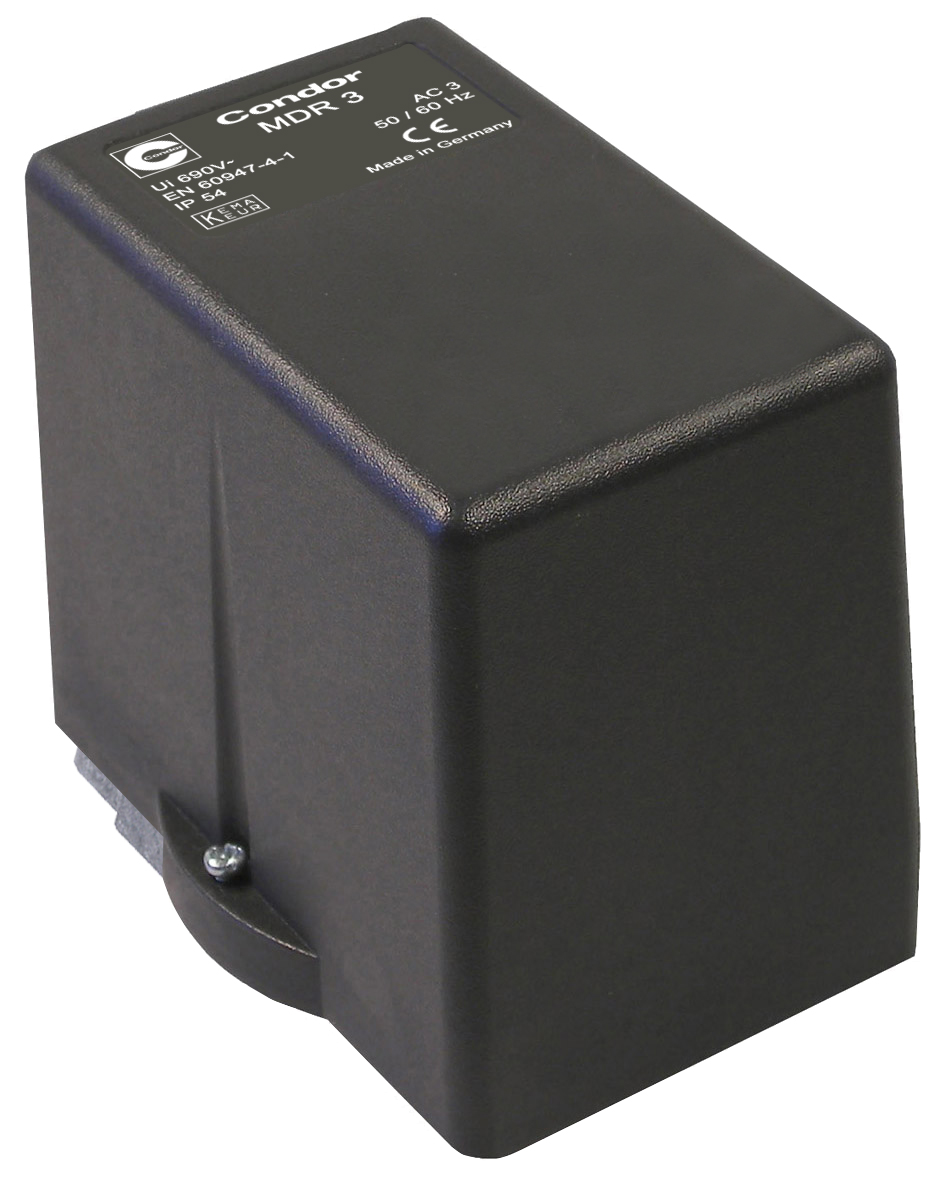

![[229698] Condor Druckschalter MDR 3/35 12-35 bar G 1/2" Alu](/web/image/product.template/217597/image_128/%5B229698%5D%20Condor%20Druckschalter%20MDR%203-35%2012-35%20bar%20G%201-2%22%20Alu?unique=bd21dbb)
|
Condor MDR 3/35 bar, Spannung Drehstrom 400 V |
146,69 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[201045] Condor Entlastungsventil EV 3 mit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer- Entlastungsleitung](/web/image/product.template/95483/image_128/%5B201045%5D%20Condor%20Entlastungsventil%20EV%203%20mit%20Schraubbefestigung%20f%C3%BCr%206%20mm%20Kunststoff-%20oder%20Kupfer-%20Entlastungsleitung?unique=bd21dbb)
|
Entlastungsventil EV 3 für Condor MDR 3 Druckschalter |
16,76 € | |
![[201052] Condor Entlastungsventil EV 3i mit Schraubbefestigung für 1/4” Kunststoff- oder Kupfer- Entlastungsleitung](/web/image/product.template/95484/image_128/%5B201052%5D%20Condor%20Entlastungsventil%20EV%203i%20mit%20Schraubbefestigung%20f%C3%BCr%201-4%E2%80%9D%20Kunststoff-%20oder%20Kupfer-%20Entlastungsleitung?unique=bd21dbb)
|
Entlastungsventil EV 3i für Condor MDR 3 Druckschalter |
16,76 € | |
![[201069] Condor Entlastungsventil EV 3s mit Schnellkupplung für 6 mm Kunststoff-Entlastungsleitung](/web/image/product.template/95485/image_128/%5B201069%5D%20Condor%20Entlastungsventil%20EV%203s%20mit%20Schnellkupplung%20f%C3%BCr%206%20mm%20Kunststoff-Entlastungsleitung?unique=bd21dbb)
|
Entlastungsventil EV 3S für Condor MDR 3 Druckschalter |
16,76 € | |
![[201076] Condor Kunststoff-Entlastungsventil (90°) EV 3W mit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung](/web/image/product.template/95486/image_128/%5B201076%5D%20Condor%20Kunststoff-Entlastungsventil%20%2890%C2%B0%29%20EV%203W%20mit%20Schraubbefestigung%20f%C3%BCr%206%20mm%20Kunststoff-%20oder%20Kupfer-Entlastungsleitung?unique=bd21dbb)
|
Entlastungsventil EV3W für Condor MDR 3 Druckschalter |
23,61 € | |
![[201083] Condor Kunststoff-Entlastungsventil (90°) EV 3Wi mit Schraubbefestigung für 1/4" Kunststoff- oder Kupfer-Entlastungsleitung](/web/image/product.template/95487/image_128/%5B201083%5D%20Condor%20Kunststoff-Entlastungsventil%20%2890%C2%B0%29%20EV%203Wi%20mit%20Schraubbefestigung%20f%C3%BCr%201-4%22%20Kunststoff-%20oder%20Kupfer-Entlastungsleitung?unique=bd21dbb)
|
Entlastungsventil EV 3Wi für Condor MDR 3 Druckschalter |
29,51 € | |
![[201090] Condor Kunststoff-Entlastungsventil (90°) EV 3WS mit Schnellkupplung für 6 mm Kunststoff-Entlastungsleitung](/web/image/product.template/95488/image_128/%5B201090%5D%20Condor%20Kunststoff-Entlastungsventil%20%2890%C2%B0%29%20EV%203WS%20mit%20Schnellkupplung%20f%C3%BCr%206%20mm%20Kunststoff-Entlastungsleitung?unique=bd21dbb)
|
Condor Entlastungsventil EV 3WS für Condor Druckschalter MDR 3 |
23,61 € | |
![[201106] Condor Anlauf-Entlastungsventil AEV 3 mit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung](/web/image/product.template/95490/image_128/%5B201106%5D%20Condor%20Anlauf-Entlastungsventil%20AEV%203%20mit%20Schraubbefestigung%20f%C3%BCr%206%20mm%20Kunststoff-%20oder%20Kupfer-Entlastungsleitung?unique=bd21dbb)
|
Anlauf-Entlastungsventil AEV 3 für Condor MDR 3 Druckschalter |
22,37 € | |
![[201120] Condor Anlauf-Entlastungsventil AEV 3S mit Schnellkupplung für 6 mm Kunststoff- Entlastungsleitung](/web/image/product.template/95491/image_128/%5B201120%5D%20Condor%20Anlauf-Entlastungsventil%20AEV%203S%20mit%20Schnellkupplung%20f%C3%BCr%206%20mm%20Kunststoff-%20Entlastungsleitung?unique=bd21dbb)
|
Anlauf-Entlastungsventil AEV 3S für Condor MDR 3 Druckschalter |
22,37 € | |
![[201137] Condor Kunststoff-Anlauf-Entlastungsventil (90°) AEV 3W mit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung](/web/image/product.template/95492/image_128/%5B201137%5D%20Condor%20Kunststoff-Anlauf-Entlastungsventil%20%2890%C2%B0%29%20AEV%203W%20mit%20Schraubbefestigung%20f%C3%BCr%206%20mm%20Kunststoff-%20oder%20Kupfer-Entlastungsleitung?unique=bd21dbb)
|
Anlauf-Entlastungsventil AEV 3W für Condor MDR 3 Druckschalter |
29,42 € | |
![[201144] Condor Kunststoff-Anlauf-Entlastungsventil (90°) AEV 3 Wi mit Schraubbefestigung für 1/4" Kunststoff- oder Kupfer-Entlastungsleitung](/web/image/product.template/95493/image_128/%5B201144%5D%20Condor%20Kunststoff-Anlauf-Entlastungsventil%20%2890%C2%B0%29%20AEV%203%20Wi%20mit%20Schraubbefestigung%20f%C3%BCr%201-4%22%20Kunststoff-%20oder%20Kupfer-Entlastungsleitung?unique=bd21dbb)
|
Anlauf-Entlastungsventil AEV 3Wi für Condor MDR 3 Druckschalter |
29,42 € | |
![[201151] Condor Kunststoff-Anlauf-Entlastungsventil (90°) AEV 3 WS mit Schnellkupplung für 6 mm Kunststoff-Entlastungsleitung](/web/image/product.template/95494/image_128/%5B201151%5D%20Condor%20Kunststoff-Anlauf-Entlastungsventil%20%2890%C2%B0%29%20AEV%203%20WS%20mit%20Schnellkupplung%20f%C3%BCr%206%20mm%20Kunststoff-Entlastungsleitung?unique=bd21dbb)
|
Anlauf-Entlastungsventil AEV 3WS für Condor MDR 3 Druckschalter |
29,42 € | |
![[201229] Condor Entlastungsventil EV 3L mit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung](/web/image/product.template/95489/image_128/%5B201229%5D%20Condor%20Entlastungsventil%20EV%203L%20mit%20Schraubbefestigung%20f%C3%BCr%206%20mm%20Kunststoff-%20oder%20Kupfer-Entlastungsleitung?unique=bd21dbb)
|
Entlastungsventil EV 3L für Condor MDR 3 Druckschalter |
32,56 € | |
![[201243] Condor Würgenippel WN für Kabelverschraubung MDR 3, 11, 21](/web/image/product.template/95457/image_128/%5B201243%5D%20Condor%20W%C3%BCrgenippel%20WN%20f%C3%BCr%20Kabelverschraubung%20MDR%203%2C%2011%2C%2021?unique=bd21dbb)
|
Condor Würgenippel für Condor Kabelverschraubungen für Condor MDR 11, MDR 21 und MDR 3 Druckschalter |
5,12 € | |
![[201250] Condor Gewindestutzen PG 11 G zur Montage von Kabelverschraubungen (Innengewinde)](/web/image/product.template/95496/image_128/%5B201250%5D%20Condor%20Gewindestutzen%20PG%2011%20G%20zur%20Montage%20von%20Kabelverschraubungen%20%28Innengewinde%29?unique=bd21dbb)
|
Gewindestutzen PG 11 G zur Montage von Kabelverschraubungen für Condor MDR 3 Druckschalter |
6,78 € | |
![[201267] Condor Kabelverschraubung PG 11 V komplett](/web/image/product.template/95497/image_128/%5B201267%5D%20Condor%20Kabelverschraubung%20PG%2011%20V%20komplett?unique=bd21dbb)
|
Kabelverschraubung PG 11 V für Condor MDR 3 Druckschalter |
8,09 € | |
![[201274] Condor Kabelverschraubung PG 11 Z mit Zugentlastung](/web/image/product.template/95498/image_128/%5B201274%5D%20Condor%20Kabelverschraubung%20PG%2011%20Z%20mit%20Zugentlastung?unique=bd21dbb)
|
Kabelverschraubung PG 11 Z für Condor MDR 3 Druckschalter |
8,57 € | |
![[201281] Condor Kabelverschraubung PG 11 ZK mit Zugentlastung und Knickschutz](/web/image/product.template/95499/image_128/%5B201281%5D%20Condor%20Kabelverschraubung%20PG%2011%20ZK%20mit%20Zugentlastung%20und%20Knickschutz?unique=bd21dbb)
|
Kabelverschraubung PG 11 ZK für Condor MDR 3 Druckschalter |
9,52 € | |
![[201298] Condor Gewindestutzen PG 13,5 G zur Montage von Kabelverschraubungen (Innengewinde)](/web/image/product.template/95500/image_128/%5B201298%5D%20Condor%20Gewindestutzen%20PG%2013%2C5%20G%20zur%20Montage%20von%20Kabelverschraubungen%20%28Innengewinde%29?unique=bd21dbb)
|
Gewindestutzen PG 13,5 G für Condor Kabelverschraubungen für Condor MDR 3 Druckschalter |
6,90 € | |
![[201304] Condor Kabelverschraubung PG 13,5 V komplett](/web/image/product.template/95501/image_128/%5B201304%5D%20Condor%20Kabelverschraubung%20PG%2013%2C5%20V%20komplett?unique=bd21dbb)
|
Kabelverschraubung PG 13,5 V für Condor MDR 3 Druckschalter |
8,33 € | |
![[201311] Condor Kabelverschraubung PG 13,5 Z mit Zugentlastung](/web/image/product.template/95502/image_128/%5B201311%5D%20Condor%20Kabelverschraubung%20PG%2013%2C5%20Z%20mit%20Zugentlastung?unique=bd21dbb)
|
Kabelverschraubung PG 13,5 Z für Condor MDR 3 Druckschalter |
8,93 € | |
![[201328] Condor Kabelverschraubung PG 13,5 ZK mit Zugentlastung und Knickschutz](/web/image/product.template/95503/image_128/%5B201328%5D%20Condor%20Kabelverschraubung%20PG%2013%2C5%20ZK%20mit%20Zugentlastung%20und%20Knickschutz?unique=bd21dbb)
|
Kabelverschraubung PG 13,5 ZK für Condor MDR 3 Druckschalter |
9,64 € | |
![[201335] Condor Gewindestutzen PG 16 G zur Montage von Kabelverschraubungen (Innengewinde)](/web/image/product.template/95504/image_128/%5B201335%5D%20Condor%20Gewindestutzen%20PG%2016%20G%20zur%20Montage%20von%20Kabelverschraubungen%20%28Innengewinde%29?unique=bd21dbb)
|
Gewindestutzen PG 16 G für Condor Kabelverschraubungen für Condor MDR 3 Druckschalter |
6,90 € | |
![[201342] Condor Kabelverschraubung PG 16 V komplett](/web/image/product.template/95505/image_128/%5B201342%5D%20Condor%20Kabelverschraubung%20PG%2016%20V%20komplett?unique=bd21dbb)
|
Kabelverschraubung PG 16 V für Condor MDR 3 Druckschalter |
9,64 € | |
![[201359] Condor Kabelverschraubung PG 16 Z mit Zugentlastung](/web/image/product.template/95506/image_128/%5B201359%5D%20Condor%20Kabelverschraubung%20PG%2016%20Z%20mit%20Zugentlastung?unique=bd21dbb)
|
Kabelverschraubung PG 16 Z für Condor MDR 3 Druckschalter |
11,31 € | |
![[201366] Condor Kabelverschraubung PG 16 ZK mit Zugentlastung und Knickschutz](/web/image/product.template/95507/image_128/%5B201366%5D%20Condor%20Kabelverschraubung%20PG%2016%20ZK%20mit%20Zugentlastung%20und%20Knickschutz?unique=bd21dbb)
|
Kabelverschraubungen PG 16 ZK für Condor MDR 3 Druckschalter |
12,14 € | |
![[201373] Condor Kabelverschraubung PG 9 Z mit Zugentlastung (für Zusatzverkabelung)](/web/image/product.template/95495/image_128/%5B201373%5D%20Condor%20Kabelverschraubung%20PG%209%20Z%20mit%20Zugentlastung%20%28f%C3%BCr%20Zusatzverkabelung%29?unique=bd21dbb)
|
Kabelverschraubung PG 9 Z für Condor MDR 3 Druckschalter |
8,57 € | |
![[201403] Condor Thermisches 3-poliges Überstromrelais R3/1,0, 0,63-1,00 A](/web/image/product.template/217766/image_128/%5B201403%5D%20Condor%20Thermisches%203-poliges%20%C3%9Cberstromrelais%20R3-1%2C0%2C%200%2C63-1%2C00%20A?unique=bd21dbb)
|
Überstromrelais / Motorschutzrelais SK R3/ 1,0 für Condor MDR 3 Druckschalter |
52,26 € | |
![[201410] Condor Thermisches 3-poliges Überstromrelais R3/1,6, 1,00-1,60 A](/web/image/product.template/217767/image_128/%5B201410%5D%20Condor%20Thermisches%203-poliges%20%C3%9Cberstromrelais%20R3-1%2C6%2C%201%2C00-1%2C60%20A?unique=bd21dbb)
|
Überstromrelais / Motorschutzrelais SK R3/ 1,6 für Condor MDR 3 Druckschalter |
52,26 € | |
![[201427] Condor Thermisches 3-poliges Überstromrelais R3/2,5 1,60-2,50 A](/web/image/product.template/217938/image_128/%5B201427%5D%20Condor%20Thermisches%203-poliges%20%C3%9Cberstromrelais%20R3-2%2C5%201%2C60-2%2C50%20A?unique=bd21dbb)
|
Überstromrelais / Motorschutzrelais SK R3/ 2,5 für Condor MDR 3 Druckschalter |
52,26 € | |
![[201434] Condor Thermisches 3-poliges Überstromrelais R3/4,0 2,50-4,00 A](/web/image/product.template/217939/image_128/%5B201434%5D%20Condor%20Thermisches%203-poliges%20%C3%9Cberstromrelais%20R3-4%2C0%202%2C50-4%2C00%20A?unique=bd21dbb)
|
Überstromrelais / Motorschutzrelais SK R3/ 4,0 für Condor MDR 3 Druckschalter |
52,26 € | |
![[201441] Condor Thermisches 3-poliges Überstromrelais R3/6,3 4,00-6,30 A](/web/image/product.template/217940/image_128/%5B201441%5D%20Condor%20Thermisches%203-poliges%20%C3%9Cberstromrelais%20R3-6%2C3%204%2C00-6%2C30%20A?unique=bd21dbb)
|
Überstromrelais / Motorschutzrelais SK R3/ 6,3 für Condor MDR 3 Druckschalter |
52,26 € | |
![[201458] Condor Thermisches 3-poliges Überstromrelais SK R3/10,0 6,30-10,00 A](/web/image/product.template/217941/image_128/%5B201458%5D%20Condor%20Thermisches%203-poliges%20%C3%9Cberstromrelais%20SK%20R3-10%2C0%206%2C30-10%2C00%20A?unique=bd21dbb)
|
Überstromrelais / Motorschutzrelais SK R3/ 10,0 für Condor MDR 3 Druckschalter |
64,36 € | |
![[201465] Condor Thermisches 3-poliges Überstromrelais R3/16,0 10,00-16,00 A](/web/image/product.template/217942/image_128/%5B201465%5D%20Condor%20Thermisches%203-poliges%20%C3%9Cberstromrelais%20R3-16%2C0%2010%2C00-16%2C00%20A?unique=bd21dbb)
|
Überstromrelais / Motorschutzrelais SK R3/ 16,0 für Condor MDR 3 Druckschalter |
64,36 € | |
![[201472] Condor Thermisches 3-poliges Überstromrelais SK R3/20,0 16,00 - 20,00 A](/web/image/product.template/151648/image_128/%5B201472%5D%20Condor%20Thermisches%203-poliges%20%C3%9Cberstromrelais%20SK%20R3-20%2C0%2016%2C00%20-%2020%2C00%20A?unique=bd21dbb)
|
Überstromrelais / Motorschutzrelais SK R3/ 20,0 für Condor MDR 3 Druckschalter |
64,36 € | |
![[201489] Condor Thermisches 3-poliges Überstromrelais SK R3/24,0 20,00-24,00 A](/web/image/product.template/217943/image_128/%5B201489%5D%20Condor%20Thermisches%203-poliges%20%C3%9Cberstromrelais%20SK%20R3-24%2C0%2020%2C00-24%2C00%20A?unique=bd21dbb)
|
Überstromrelais / Motorschutzrelais SK R3/ 24,0 für Condor MDR 3 Druckschalter |
64,36 € | |
![[201496] Condor Thermisches 2-poliges Überstromrelais SK R3/30/2 22,00-30,00 A](/web/image/product.template/217944/image_128/%5B201496%5D%20Condor%20Thermisches%202-poliges%20%C3%9Cberstromrelais%20SK%20R3-30-2%2022%2C00-30%2C00%20A?unique=bd21dbb)
|
Überstromrelais / Motorschutzrelais SK R3/ 30/2 für Condor MDR 3 Druckschalter |
64,36 € | |
![[237297] Condor Betriebsstundenzähler und Haube für MDR 3, 230 V/50 Hz](/web/image/product.template/217764/image_128/%5B237297%5D%20Condor%20Betriebsstundenz%C3%A4hler%20und%20Haube%20f%C3%BCr%20MDR%203%2C%20230%20V-50%20Hz?unique=bd21dbb)
|
Nachrüstsatz Betriebsstundenzähler H3-B 230, mit Haube für Condor Condor Druckschalter MDR 3, 230 V / 50 Hz |
96,87 € | |
![[237303] Condor Betriebsstundenzähler und Haube H3-B 400 für MDR 3, 400 V / 50 Hz](/web/image/product.template/151660/image_128/%5B237303%5D%20Condor%20Betriebsstundenz%C3%A4hler%20und%20Haube%20%20H3-B%20400%20f%C3%BCr%20MDR%203%2C%20400%20V%20-%2050%20Hz?unique=bd21dbb)
|
Nachrüstsatz Betriebsstundenzähler H3-B 400, mit Haube für Condor Condor Druckschalter MDR 3, 400 V / 50 Hz |
101,27 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[229490] Condor Haube H3 für MDR 3 ohne Drehschalter (Ausführung neutral, ohne Bedruckung)](/web/image/product.template/95508/image_128/%5B229490%5D%20Condor%20Haube%20H3%20f%C3%BCr%20MDR%203%20ohne%20Drehschalter%20%28Ausf%C3%BChrung%20neutral%2C%20ohne%20Bedruckung%29?unique=bd21dbb)
|
Haube H3 für Condor MDR 3 Druckschalter |
14,64 € | |
![[201380] Condor Schaltkammer ohne Schaltschloss SK 3 (gehört zur Grundausstattung MDR 3)](/web/image/product.template/151646/image_128/%5B201380%5D%20Condor%20Schaltkammer%20ohne%20Schaltschloss%20SK%203%20%28geh%C3%B6rt%20zur%20Grundausstattung%20MDR%203%29?unique=bd21dbb)
|
Schaltkammer SK3 ohne Schaltschloss für Condor MDR 3 Druckschalter |
21,90 € | |
