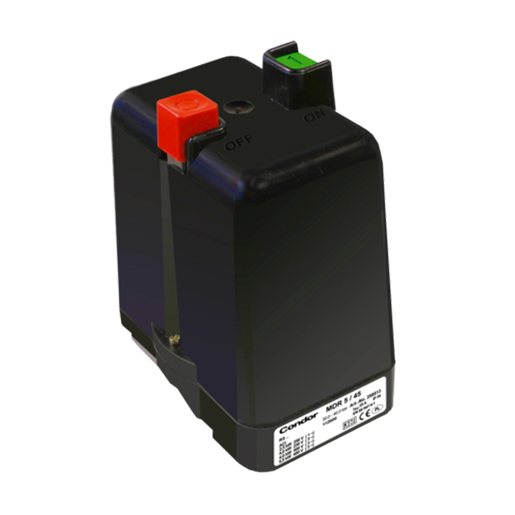

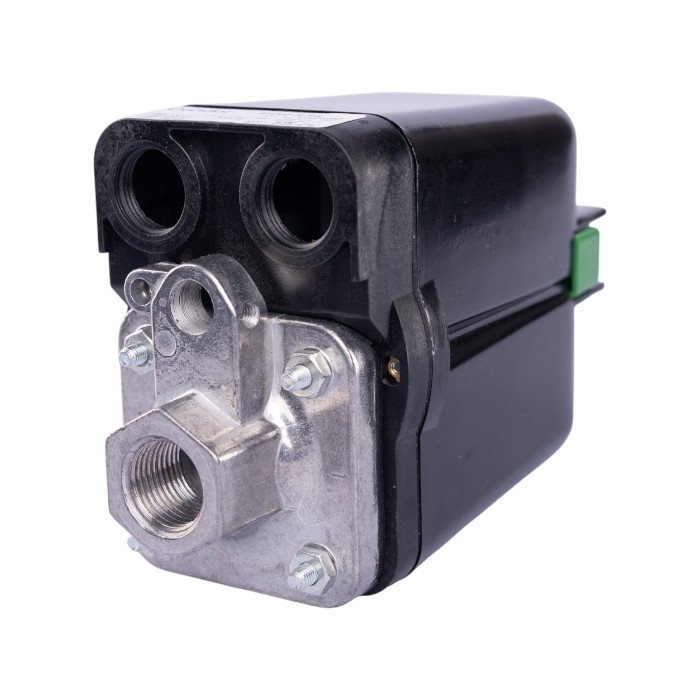

Condor Druckschalter MDR 5/16-K 2,5-16 bar G 1/2" Alu
Condor MDR 5/16 bar, Spannung Drehstrom 400 V
Druckluft / Wasser: Druckschalter Kompressor / Druckschalter Pumpe
Condor-Werke
Die Condor-Gruppe ist weltweit führend in der Herstellung von Komponenten und Systemlösungen für die Steuerung und Regelung von Druck und Niveau. Mit ihrem breiten Angebot bedienen sie verschiedene Branchen und Anwendungsgebiete wie Industrieautomation und Wasser- und Abwassertechnik.
Condor Druckschalter MDR 5/16 bar EA 212980
Bitte beachten Sie, dass für die Inbetriebnahme ein Überstromrelais benötigt wird, siehe unter "Zubehör" ansonsten keine Funktionsfähigkeit der Ein-/Ausschaltautomatik!
Drehstromausführung
Schaltvermögen 5,5
Druckbereich 2,50 - 16,00 bar
3-polig (Öffner)
nach EN 60947
Technische Änderungen des Herstellers vorbehalten!
Druckschaltertyp: HAA AAAA 130A160 XXX XXX siehe weitere Informationen: siehe Technische Daten (PDF 404 KB)
Erforderliche Entlastungsventile, Kabelverschraubungen, Hauben für die nachträgliche Montage siehe unter "Zubehör".
| Gewinde / Anschluss | G 1/2" Alu |
| Schutzart | IP 54 |
| Motorschaltvermögen (KW) | 5,5 kW |
| max. Medientemperatur (°C) | 80°C |
| Stromausführung | Drehstrom |
| Bauart | Elektro-mechanisch |
| Spannung | ≤ 400 V |
| Kontaktfunktion | 3-polig (Öffner) |
| Bemessungsfrequenz | 50 Hz / 60 Hz |
| Gewicht (in g) | 860 |
| Druckbereich (bar) | 2,5-16 |
| Modellreihe - Druckschalter | MDR 5 |
| Ein / Aus Schaltknopf | Ja |
Produktvarianten
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[213000] Condor Druckschalter MDR 5 2,5 - 16 bar K 1/2" + 1/4"](/web/image/product.template/41955/image_128/%5B213000%5D%20Condor%20Druckschalter%20MDR%205%202%2C5%20-%2016%20bar%20K%201-2%22%20%2B%201-4%22?unique=eee88a3)
|
Condor MDR 5/16 bar, Spannung Drehstrom 400 V |
164,30 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[201878] Condor Entlastungsventil EV 5 mit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung, Schraubanschluss für Ausblasöffnung](/web/image/product.template/95973/image_128/%5B201878%5D%20Condor%20Entlastungsventil%20EV%205%20mit%20Schraubbefestigung%20f%C3%BCr%206%20mm%20Kunststoff-%20oder%20Kupfer-Entlastungsleitung%2C%20Schraubanschluss%20f%C3%BCr%20Ausblas%C3%B6ffnung?unique=1e5111e)
|
Entlastungsventil EV 5 für Condor MDR 5 Druckschalter |
34,20 € | |
![[201885] Condor Entlastungsventil EV 5i mit Schraubbefestigung für 1/4” Kunststoff- oder Kupfer-Entlastungsleitung](/web/image/product.template/95974/image_128/%5B201885%5D%20Condor%20Entlastungsventil%20EV%205i%20mit%20Schraubbefestigung%20f%C3%BCr%201-4%E2%80%9D%20Kunststoff-%20oder%20Kupfer-Entlastungsleitung?unique=1e5111e)
|
Entlastungsventil EV 5i für Condor MDR 5 Druckschalter |
34,20 € | |
![[201892] Condor Entlastungsventil EV 5E mit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung](/web/image/product.template/95975/image_128/%5B201892%5D%20Condor%20Entlastungsventil%20EV%205E%20mit%20Schraubbefestigung%20f%C3%BCr%206%20mm%20Kunststoff-%20oder%20Kupfer-Entlastungsleitung%20%20%20%20%20%20?unique=1e5111e)
|
Entlastungsventil EV 5E für Condor MDR 5 Druckschalter |
25,60 € | |
![[201908] Condor Entlastungsventil EV 5Ei mit Schraubbefestigung für 1/4” Kunststoff- oder Kupfer-Entlastungsleitung](/web/image/product.template/95976/image_128/%5B201908%5D%20Condor%20Entlastungsventil%20EV%205Ei%20mit%20Schraubbefestigung%20f%C3%BCr%201-4%E2%80%9D%20Kunststoff-%20oder%20Kupfer-Entlastungsleitung%20%20%20%20%20%20%20%20%20%20%20%20%20%20%20%20%20%20%20?unique=1e5111e)
|
Entlastungsventil EV 5Ei für Condor MDR 5 Druckschalter |
25,60 € | |

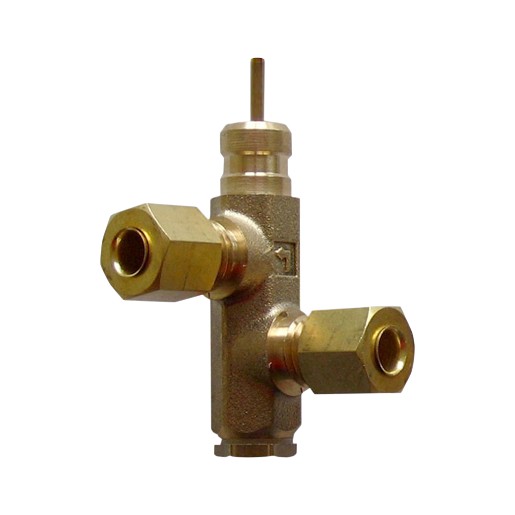

![[201915] Condor Hochdruck-Entlastungsventil EV 5H ab 16 bar mit Schraubbefestigung für 6 mm Kupfer-Entlastungsleitung](/web/image/product.template/95977/image_128/%5B201915%5D%20Condor%20Hochdruck-Entlastungsventil%20EV%205H%20ab%2016%20bar%20mit%20Schraubbefestigung%20f%C3%BCr%206%20mm%20Kupfer-Entlastungsleitung?unique=1e5111e)
|
Entlastungsventil EV 5-H für Condor Condor MDR 5/45 Druckschalter |
33,40 € | |
![[201939] Condor Anlauf-Entlastungsventil AEV 5 mit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung](/web/image/product.template/95978/image_128/%5B201939%5D%20Condor%20Anlauf-Entlastungsventil%20AEV%205%20mit%20Schraubbefestigung%20f%C3%BCr%206%20mm%20Kunststoff-%20oder%20Kupfer-Entlastungsleitung?unique=1e5111e)
|
Anlauf-Entlastungsventil AEV 5 für Condor MDR 5 Druckschalter |
40,80 € | |
![[201946] Condor Anlauf-Entlastungsventil AEV 5i mit Schraubbefestigung für 1/4” Kunststoff- oder Kupfer-Entlastungsleitung](/web/image/product.template/95979/image_128/%5B201946%5D%20Condor%20Anlauf-Entlastungsventil%20AEV%205i%20mit%20Schraubbefestigung%20f%C3%BCr%201-4%E2%80%9D%20Kunststoff-%20oder%20Kupfer-Entlastungsleitung%20%20%20%20%20%20%20%20%20%20%20%20%20%20%20%20%20%20?unique=1e5111e)
|
Anlauf-Entlastungsventil AEV 5i für Condor MDR 5 Druckschalter |
40,80 € | |

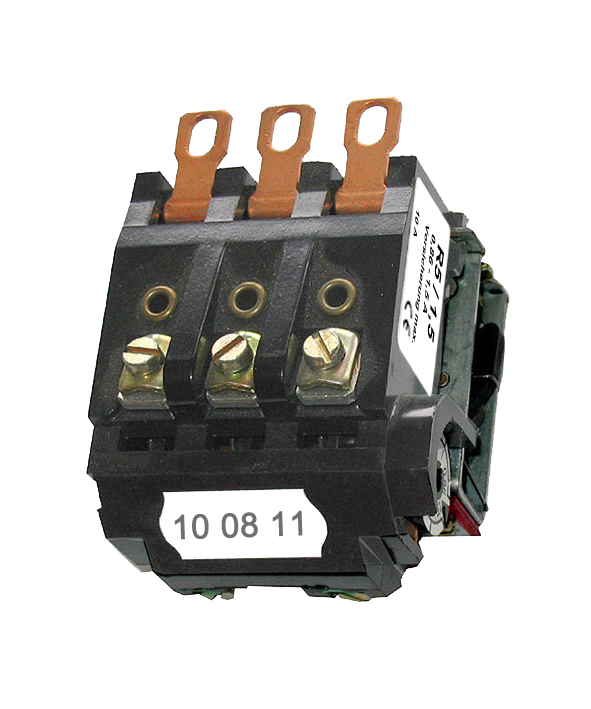

![[202028] Condor Thermisches 3-poliges Überstromrelais R5 (0,86-1.50 A)](/web/image/product.template/226368/image_128/%5B202028%5D%20Condor%20Thermisches%203-poliges%20%C3%9Cberstromrelais%20R5%20%280%2C86-1.50%20A%29?unique=1e5111e)
|
Überstromrelais / Motorschutzrelais R 5 / 1,5 für Condor MDR 5 Druckschalter |
65,10 € | |
![[202035] Condor Thermisches 3-poliges Überstromrelais R5 (1.50-2.45 A)](/web/image/product.template/226369/image_128/%5B202035%5D%20Condor%20Thermisches%203-poliges%20%C3%9Cberstromrelais%20R5%20%281.50-2.45%20A%29?unique=1e5111e)
|
Überstromrelais / Motorschutzrelais R 5 / 2,45 für Condor MDR 5 Druckschalter |
65,10 € | |
![[202042] Condor Thermisches 3-poliges Überstromrelais R5 (2.40-4.20 A)](/web/image/product.template/226371/image_128/%5B202042%5D%20Condor%20Thermisches%203-poliges%20%C3%9Cberstromrelais%20R5%20%282.40-4.20%20A%29?unique=1e5111e)
|
Überstromrelais / Motorschutzrelais R 5 / 4,2 für Condor MDR 5 Druckschalter |
65,10 € | |
![[202059] Condor Thermisches 3-poliges Überstromrelais R5 (4.00-7.00 A)](/web/image/product.template/226372/image_128/%5B202059%5D%20Condor%20Thermisches%203-poliges%20%C3%9Cberstromrelais%20R5%20%284.00-7.00%20A%29?unique=1e5111e)
|
Überstromrelais / Motorschutzrelais R 5 / 7,0 für Condor MDR 5 Druckschalter |
65,10 € | |
![[202066] Condor Thermisches 3-poliges Überstromrelais R5 (6.10-10.3 A)](/web/image/product.template/226373/image_128/%5B202066%5D%20Condor%20Thermisches%203-poliges%20%C3%9Cberstromrelais%20R5%20%286.10-10.3%20A%29?unique=1e5111e)
|
Überstromrelais / Motorschutzrelais R 5 / 10,3 für Condor MDR 5 Druckschalter |
67,70 € | |
![[202073] Condor Thermisches 3-poliges Überstromrelais R5 (9.00-14.0 A)](/web/image/product.template/226374/image_128/%5B202073%5D%20Condor%20Thermisches%203-poliges%20%C3%9Cberstromrelais%20R5%20%289.00-14.0%20A%29?unique=1e5111e)
|
Überstromrelais / Motorschutzrelais R 5 / 14,0 für Condor MDR 5 Druckschalter |
84,80 € | |
![[202080] Condor Thermisches 3-poliges Überstromrelais R5 (11.0-18.0 A)](/web/image/product.template/226375/image_128/%5B202080%5D%20Condor%20Thermisches%203-poliges%20%C3%9Cberstromrelais%20R5%20%2811.0-18.0%20A%29?unique=1e5111e)
|
Überstromrelais / Motorschutzrelais R 5 / 18,0 für Condor MDR 5 Druckschalter |
84,80 € | |
![[230045] Condor Montagewinkel MW 5 MDR 5+53](/web/image/product.template/95986/image_128/%5B230045%5D%20Condor%20Montagewinkel%20MW%205%20MDR%205%2B53?unique=1e5111e)
|
Condor Montagewinkel für Condor Druckschalter MDR 5 und MDR 53 |
11,60 € | |
![[269496] Condor Würgenippel WN M20 für Kabelverschraubung MDR 5](/web/image/product.template/95980/image_128/%5B269496%5D%20Condor%20W%C3%BCrgenippel%20WN%20M20%20f%C3%BCr%20Kabelverschraubung%20MDR%205?unique=1e5111e)
|
Condor Würgenippel für Condor Kabelverschraubungen für Condor Druckschalter MDR 5 und MDR 53 |
4,30 € | |
![[269502] Condor Verschlussschraube VS-M20 für Kabelverschraubung MDR 5](/web/image/product.template/95981/image_128/%5B269502%5D%20Condor%20Verschlussschraube%20VS-M20%20f%C3%BCr%20Kabelverschraubung%20MDR%205?unique=1e5111e)
|
Condor Verschlussschraube M 20 für Condor Druckschalter MDR 5 und MDR 53 |
2,30 € | |
![[269519] Condor Kabelverschraubung M20 L mit Zugentlastung, Klemmbereich 10-14 mm](/web/image/product.template/95984/image_128/%5B269519%5D%20Condor%20Kabelverschraubung%20M20%20L%20mit%20Zugentlastung%2C%20Klemmbereich%2010-14%20mm?unique=1e5111e)
|
Condor Kabelverschraubung für Condor Druckschalter MDR 5 und MDR 53 |
10,20 € | |
![[269526] Condor Kabelverschraubung M20 LK mit Zugentlastung und Knickschutz, Klemmbereich 10-14 mm](/web/image/product.template/95985/image_128/%5B269526%5D%20Condor%20Kabelverschraubung%20M20%20LK%20mit%20Zugentlastung%20und%20Knickschutz%2C%20Klemmbereich%2010-14%20mm?unique=1e5111e)
|
Condor Kabelverschraubung für Condor Druckschalter MDR 5 und MDR 53 |
10,50 € | |
![[269533] Condor Kabelverschraubung M20 Z mit Zugentlastung, Klemmbereich 6-12 mm](/web/image/product.template/95982/image_128/%5B269533%5D%20Condor%20Kabelverschraubung%20M20%20Z%20mit%20Zugentlastung%2C%20Klemmbereich%206-12%20mm?unique=1e5111e)
|
Condor Kabelverschraubung für Condor Druckschalter MDR 5 und MDR 53 |
10,20 € | |
![[269540] Condor Kabelverschraubung M20 ZK mit Zugentlastung und Knickschutz, Klemmbereich 6-12 mm](/web/image/product.template/95983/image_128/%5B269540%5D%20Condor%20Kabelverschraubung%20M20%20ZK%20mit%20Zugentlastung%20und%20Knickschutz%2C%20Klemmbereich%206-12%20mm?unique=1e5111e)
|
Condor Kabelverschraubung für Condor Druckschalter MDR 5 und MDR 53 |
10,50 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[217527] Condor Haube für MDR 5 mit Ein/Aus-Tasten](/web/image/product.template/217945/image_128/%5B217527%5D%20Condor%20Haube%20f%C3%BCr%20MDR%205%20mit%20Ein-Aus-Tasten?unique=1e5111e)
|
Condor Haube für Condor Steuerdruckschalter MDR 5 |
21,10 € | |
