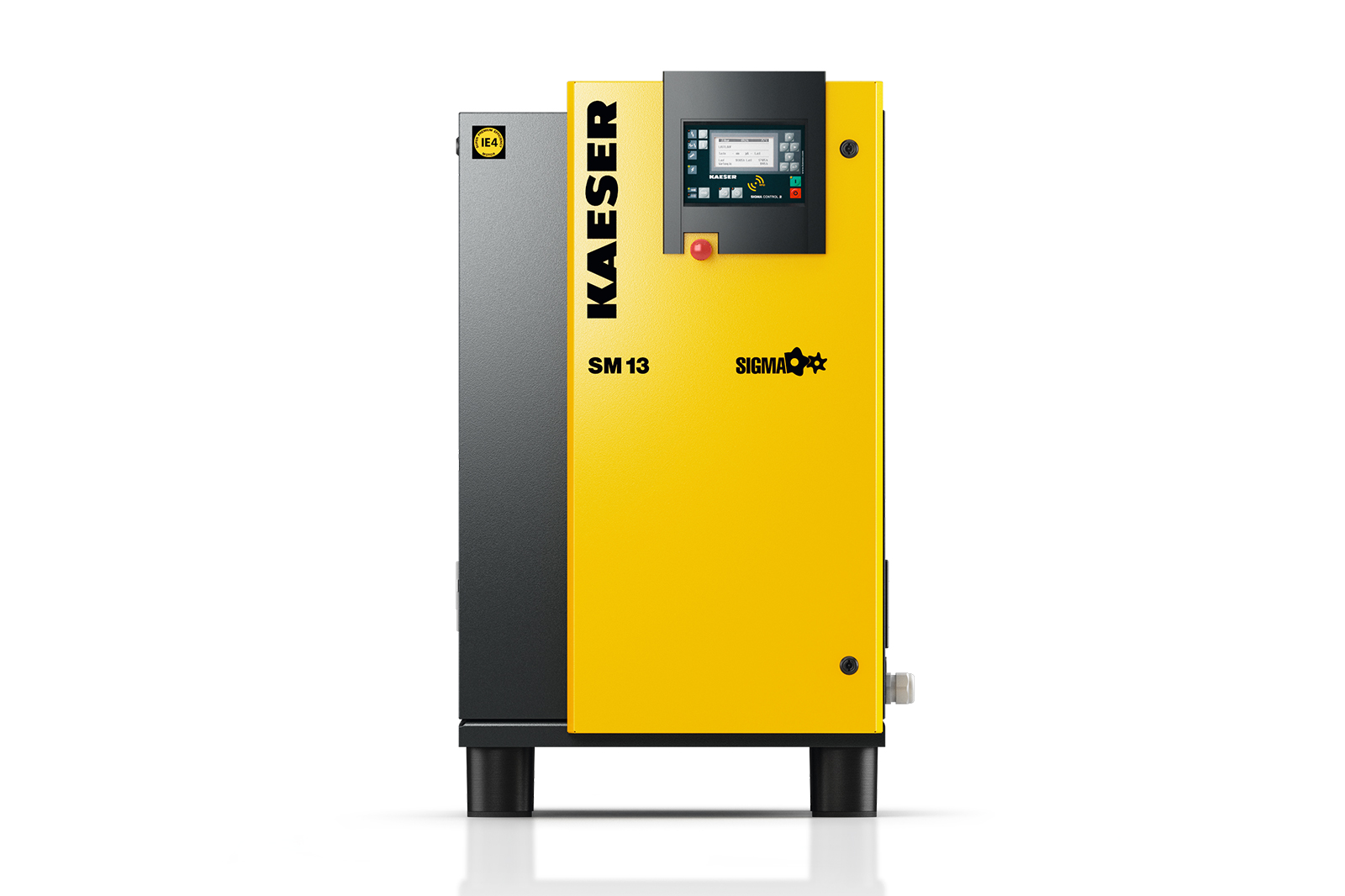

KAESER Schraubenkompressor Modell SM 13-11 T SC2 OAL

KAESER Schraubenkompressor SM 13 T mit SIGMA PROFIL,SIGMA CONTROL 2 und Kältetrockner

KAESER Schraubenkompressor SM 13 T mit SIGMA PROFIL

Die SM 13 T geht sparsam mit Energie um, ist leise, wartungsarm und zuverlässig. Zahlreiche innovative Lösungen tragen dazu bei. Zum Beispiel in den Bereichen Kompressorblock mit hocheffizientem SIGMA PROFIL, Kühlung und Lüftung, Industrie-PC-Steuerung oder IE3 Premium Efficiency Motor.

KAESER-Kompressorblock mit Energie sparendem SIGMA PROFIL

Jeder KAESER-Schraubenkompressorblock verfügt über Rotoren mit dem Energie sparenden SIGMA PROFIL, das strömungstechnisch stetig weiter optimiert wird. Dies trägt maßgeblich dazu bei, dass die Gesamtanlagen in puncto spezifische Leistung Maßstäbe setzen. Einstufige Verdichtung mit Kühlfluideinspritzung zur optimalen Kühlung, Schmierung und Abdichtung der Rotoren garantieren lange Lebensdauer und ruhigen Lauf.

Durchdachter Aufbau

Die Schraubenkompressoren überzeugen durch ihren gut durchdachten, anwendergerechten Aufbau. Mit wenigen Handgriffen lässt sich die linke Gehäusehaube abnehmen und gibt den Blick frei auf die übersichtlich angeordneten Komponenten: Alle Wartungsstellen sind leicht zu erreichen. In geschlossenem Zustand sorgt das Gehäuse mit seiner schalldämmenden Verkleidung für ein angenehmes Betriebsgeräusch. Außerdem dient es mit drei Ansaugöffnungen der getrennten Luftzufuhr für die hochwirksame Kühlung der Anlage, des Antriebsmotors und des Schaltschranks. Dank ihrer Bauweise sind die Kompressoren echte Platzsparer.

Flexibler KAESER-Riemenantrieb

KAESER KOMPRESSOREN verwirklichte diese Antriebsart als einer der ersten Kompressorenhersteller überhaupt. Die automatische Nachspannvorrichtung hält den Übertragungswirkungsgrad des Riemenantriebs von KAESER-Schraubenkompressoren während der gesamten Nutzungsdauer auf konstant hohem Niveau. Das reduziert zugleich die Wartungskosten.

KAESER Schraubenkompressor SM 13 T mit Kompressorsteuerung SIGMA CONTROL 2

Die Kommandozentrale

Die nach Industriestandard gefertigte Bedieneinheit ist mit einem übersichtlichen Display und robusten Tasten ausgestattet. Alle relevanten Informationen sind auf einen Blick erkennbar. Die klare Menü-Struktur in Verbindung mit 3 auswählbaren Sprachen unterstreicht die einfache Bedienung.

Sicherheit mit RFID

SIGMA CONTROL 2 bietet hohe Sicherheit dank der integrierten RFID-Funktionalität (Radio Frequency Identification, Identifikation der Funkwellen). Sie dient dem sicheren Einloggen von Anwender und/oder KAESER-Servicetechniker und bietet im Sinne der Betreiberhaftung die Gewähr, dass kein Unbefugter die Anlage bedient oder ihre Einstellungen manipuliert.

Kommunikation

SIGMA CONTROL 2 kommuniziert intern mit dem Kompressor über Eingänge und Ausgänge. Durch die serienmäßige Ethernet-Schnittstelle ist die Einbindung in das SIGMA NETWORK möglich. Der Anschluss an ein Netzwerk ermöglicht eine Fernüberwachung. Durch den eingebauten Webserver kann so das Bedienfeld, die Menüstruktur, Betriebsparameter und die Meldehistorie dargestellt werden.

Aktualisierung und speichern

Über den SD-Kartenschacht lassen sich Software-Updates und Betriebsparameter schnell und einfach aufspielen beziehungsweise übertragen. Das spart Servicekosten. Darüber hinaus lässt sich die SD-Karte zum (Langzeit-) Speichern wichtiger Betriebsdaten nutzen.

Option „Anbindung an Leittechnik vorbereitet“

Optionale (steckbare) Bus-Kommunikationsmodule (Profibus DP, Modbus-TCP, Profinet, Devicenet) ermöglichen die externe Kommunikation mit Haus- und Leittechniksystemen zur Fernsteuerung und Fernüberwachung des Kompressors. Über die Bedieneinheit festlegbare digitale und analoge Eingänge sowie digitale Ausgänge ermöglichen die Einbindung von externen Sensoren und Aktoren.

Entscheidende Produktvorteile des angebauten Kältetrockners

Energiesparregelung bei Schraubenkompressoren mit Anbautrockner

Um in den Stillstandsphasen des Kompressors den Energieverbrauch des Kältetrockners zu verringern, kommt eine Energiesparregelung für den Anbautrockner zum Einsatz, die den Kältetrockner getaktet abschaltet.

Elektrisch niveaugesteuerter Kondensatableiter ECO-DRAIN

Der Kältetrockner ist mit einem Kondensatableiter ECO-DRAIN ausgerüstet, der Druckluftverluste durch Kondensatableitung ausschließt. Ist der Sammelbehälter des Ableiters gefüllt, wird über einen Niveau-Sensor ein Membranventil geöffnet, und das Kondensat läuft ab. Die Elektronik sorgt für das Einhalten der maximal erforderlichen Ventilöffnungszeit, die notwendig ist, um das abgeschiedene Kondensat vollständig abzuleiten und dennoch keine Druckluftverluste entstehen zu lassen.

Platzsparende Modulbauweise und Schutz vor Abstrahlwärme

Das Kältetrockner-Modul macht aus dem Standard-Schraubenkompressor eine kompakte Kompressorstation. Alle Komponenten sind gut zugänglich. Das erleichtert und beschleunigt alle Wartungsarbeiten. Der Trockner ist in ein separates Gehäuse eingebaut. Das schützt ihn vor der Abstrahlwärme des Kompressor und erhöht seine Betriebssicherheit.

Hochwertiger Wärmetauscher

Das großzügig dimensionierte und verschmutzungssichere Wärmetauscher-System ist mit einem energiesparendem Luft-Luft-Wärmetauscher und Luft-Kältemittel-Wärmetauscher ausgestattet. Der integrierte, speziell angepasste Kondensatabscheider gewährleistet optimales Abscheiden.

Hinweis zu Projekten mit dem KAESER Schraubenkompressor SM 13 T

Bitte beachten Sie, dass für Ihre Projektierung weitere Druckluftaufbereitungskomponenten erforderlich sein können. Die Druckluft enthält immer eine bestimmte Menge an Feststoffen/Staub, Feuchtigkeit und einen Restölgehalt (Kohlenwasserstoffe in Aerosol-/Dampfform). Je nach Anwendung ist daher ein gewisser Aufbereitungsgrad erforderlich (siehe ISO 8573). Sehr gerne beraten wir Sie hierbei.
