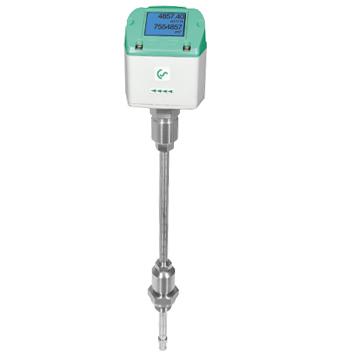

CS INSTRUMENTS VA 500 Verbrauchssensor, mit RS 485 (Modbus-RTU) Schnittstelle
Der VA 500 ist ein präziser Durchflussmesser für Druckluft und nicht korrosive Gase. Er bietet einfache Installation über einen ½" Kugelhahn und zeichnet sich durch hohe Genauigkeit, minimalen Druckverlust und Wartungsarmut aus. Mit einem Druckbereich bis 50 bar und einem Temperaturbereich bis 110°C sowie vielfältigen Schnittstellen ist der VA 500 ideal zur effizienten Überwachung Ihrer Energiekosten und zur Reduzierung von CO2-Emissionen.
CS INSTRUMENTS
Als führender Hersteller von Messtechnik für Druckluft steht CS INSTRUMENTS für höchste Qualität und Innovation. "Made in Germany" ist unsere Praxis – Entwicklung, Produktion und Kalibrierung finden ausschließlich in Deutschland statt.
VA 500 – Durchflussmesser für Druckluft und Gase
Der VA 500 ist die maßgeschneiderte Lösung zur präzisen Überwachung von Durchflüssen in Druckluft- und Gasanwendungen. Dieses leistungsstarke Messgerät ermöglicht es Ihnen, Energiekosten zu erfassen und zu reduzieren, CO2-Emissionen zu senken und Ihre nachhaltigen Praktiken zu steigern. Mit dem VA 500 analysieren Sie Ihre Verbräuche und identifizieren Leckageströme – alles mit einem einzigen Gerät. Dank seiner kompakten Bauweise eignet sich der VA 500 ideal für mobile Messungen.
Produktdetails:
- Einstellen von Messwerten: Der VA 500 misst den Massenstrom und gibt den Normvolumenstrom direkt aus.
- Hochgenau: Er sorgt für präzise Messungen sowohl bei kleinen als auch großen Durchflüssen.
- Stabilität: Durch das thermische Massenstromprinzip ist das Gerät druck- und temperaturkompensiert.
- Einfache Installation: Das Gerät kann schnell und unkompliziert über einen handelsüblichen ½" Kugelhahn installiert werden.
- Wartungsarm: Aufgrund des Designs ohne bewegte Teile benötigt der VA 500 wenig Wartung und bietet einen äußerst geringen Druckverlust aufgrund minimaler Blockade des Durchmessers.
- Vielfältige Einsatzmöglichkeiten: Der VA 500 ist sowohl für Druckluft als auch für nicht korrosive Gase wie Stickstoff, Sauerstoff, Argon und Helium geeignet.
- Schnittstellen: Ausgestattet mit 04…20 mA, Pulse und einer Modbus-RTU (RS 485) Schnittstelle als Standard; optionale Schnittstellen wie Modbus TCP (Ethernet), PoE und M-Bus verfügbar.
- Optional: Bi-direktionale Messung für noch mehr Flexibilität.
- Druck- und Temperaturbereich: Betriebsdruck bis 50 bar und Temperaturbereich bis 110°C.
- Schutzklasse: IP65 für zuverlässigen Betrieb unter verschiedenen Bedingungen.
- Integriertes Display: Zeigt die Messwerte klar und übersichtlich an; Einstellungen können direkt über die Tasten des Displays geändert werden.
- Flexible Einsatzgrößen: Einsetzbar für Rohrdurchmesser von DN15 bis DN1000, größere Durchmesser auf Anfrage möglich.
- Einfache Handhabung: Der Hauptzählerstand kann direkt über das Display zurückgesetzt werden.
- Hochgeschwindigkeit: Für Durchflussgeschwindigkeiten bis zu 224 Nm/s.
- Präzision: Mit einer hohen Genauigkeit von ± 1,5% oder ± 1% vom Messwert sowie ± 0,3% vom Endwert überzeugt der VA 500 in jeder Anwendung.
Optimieren Sie Ihre Energieeffizienz und tragen Sie aktiv zum Umweltschutz bei – der VA 500 ist Ihr zuverlässiger Partner für die Durchflussmessung von Druckluft und Gasen.
| Bürde | < 500 Ω |
| Einsatztemperatur (°C) | -30…110 Fühlerrohr, -20...85 mit Drucksensor -20…+70 Gehäuse |
| Messgrößen | m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen |
| Einheiten über Tastatur am Display einstellbar | m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lb/h |
| Über Display einstellbar | Durchmesser für Volumenstromberechnung, Zähler rücksetzbar |
| Sensor | Thermischer Massenstromsensor |
| Messmedium | Luft, Gase |
| Gasarten über CS Service Software oder CS Datenlogger einstellbar | Luft, Stickstoff, Argon, CO2, Sauerstoff, Vakuum |
| Genauigkeit (v. M. = vom Messwert) (v. E. = vom Endwert) | ± 1,5 % v. M. ± 0,3 % v. E. auf Wunsch: ± 1 % v. M. ± 0,3 % v. E. |
| Betriebsdruck (bar) | -1…50 (Für Druck > 10 - Hochdrucksicherung zusätzlich bestellen) |
| Digitalausgang | RS 485 Schnittstelle (Modbus-RTU), optional: Ethernet-Interface PoE, M-Bus |
| Impulsausgang | 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert. Impulswertigkeit am Display einstellbar. Alternativ ist der Impulsausgang als Alarm nutzbar |
| Versorgung | 18…36 VDC, 5 W |
| Gehäuse | Polycarbonat (IP 65) |
| Fühlerrohr | Edelstahl, 1.4301 Einbaulänge 220 mm, Ø 10 mm |
| Montagegewinde | G 1/2″, 1/2″ NPT Außengewinde |
| Ø Gehäuse | 65 mm |
| Einbaulage | beliebig |
