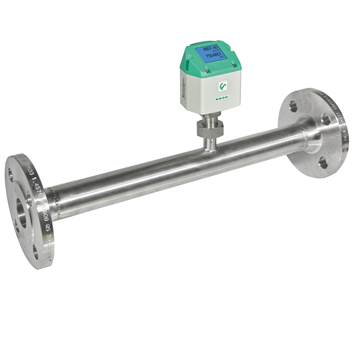

CS INSTRUMENTS VA520 Verbrauchszähler mit integrierter DN 32 Messtrecke mit Vorschweißflansch
Der VA 520 ist ein festinstallierter Durchflusszähler. Er überwacht den Verbrauch und analysiert Leckagen, ideal für Verteilerstationen und zur Abrechnung individueller Verbraucher.
CS INSTRUMENTS
Als führender Hersteller von Messtechnik für Druckluft steht CS INSTRUMENTS für höchste Qualität und Innovation. "Made in Germany" ist unsere Praxis – Entwicklung, Produktion und Kalibrierung finden ausschließlich in Deutschland statt.
VA 520 DN 32 - Thermischer Massenstromsensor für die Durchflussmessung
Optimieren Sie Ihre Energiekosten und steigern Sie die Nachhaltigkeit mit dem VA 520 Verbrauchszähler mit integrierter DN 32 Messtrecke mit Flansch. Dieser festinstallierte Durchflusszähler überwacht Ihren Verbrauch und analysiert Leckagen – ideal für Verteilerstationen, Abteilungen oder zur Abrechnung individueller Verbraucher.
Vorteile des kompakten Durchflusssensors VA 520:
• Messgenauigkeit: Hohe Genauigkeit beim Messen des Massenstroms mit direkter Ausgabe des Normvolumenstroms.
• Kompensiert: Druck- und temperaturkompensiert durch das thermische Massenstromprinzip.
• Einfache Handhabung: Schneller Austausch und Reinigung durch die integrierte Messstrecke.
• Wartungsfreundlich: Nahezu wartungsfrei dank fehlender bewegter Teile.
• Druckverlust: Vernachlässigbar geringe Blockade des Durchmessers.
• Kompatibilität: Geeignet für Druckluft und nicht korrosive Gase.
• Schnittstellen: Standardmäßig 04…20 mA, Puls, Modbus-RTU (RS 485), optional auch Modbus TCP, PoE und M-Bus.
• Messbereich: Bis zu 40 bar Druck und -30 bis 80°C Temperatur.
• Schutzklasse: IP65, optimal gegen Umwelteinflüsse.
• Display: Zeigt Messwerte an und ermöglicht einfache Einstellungen.
• Rücksetzung: Zählerstand kann direkt über das Display zurückgesetzt werden.
• Präzision: Genauigkeit von ± 1,5% bzw. ± 1% vom Messwert.
Technische Details des VA 520:
• Digitale Schnittstellen: Anbindung an Energiemanagement- und Gebäudeleittechnik möglich.
• Einfache Installation: Schnell einsatzbereit.
• Flexible Einheitenauswahl: Über das Display wählbar (m³/h, l/min, kg/h, etc.).
• Hohe Messgenauigkeit: Auch im unteren Messbereich ideal für Leckagemessungen.
• Kalorimetrisches Prinzip: Keine zusätzliche Druck- oder Temperaturmessung erforderlich.
• Diagnosefunktionen: Umfassende Diagnose und Parameterabfrage über Modbus-RTU.
| Einsatztemperatur (°C) | -30…80 °C, -20...80 °C mit Drucksensor |
| Messgrößen | m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen |
| Einheiten über Tastatur am Display einstellbar | m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lb/h |
| Sensor | Thermischer Massenstromsensor |
| Messmedium | Luft, Gase |
| Gasarten über CS Service Software oder CS Datenlogger einstellbar | Luft, Stickstoff, Argon, CO2, Sauerstoff |
| Genauigkeit (v. M. = vom Messwert) (v. E. = vom Endwert) | ± 1,5 % v. M. ± 0,3 % v. E. auf Wunsch: ± 1 % v. M. ± 0,3 % v. E. |
| Betriebsdruck (bar) | -1 bis 16 bar optional bis PN 40 |
| Digitalausgang | RS 485 Schnittstelle (Modbus-RTU), optional: Ethernet-Interface PoE, M-Bus |
| Analogausgang | 4…20 mA für m³/h bzw. l/min |
| Impulsausgang | 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert. Impulswertigkeit am Display einstellbar. Alternativ ist der Impulsausgang als Alarmrelais nutzbar |
| Versorgung | 18…36 VDC, 5 W |
| Gehäuse | Polycarbonat (IP 65) |
| Einbaulage | beliebig |
| Messstrecke | Edelstahl, 1.4404 oder 1.4301 |
