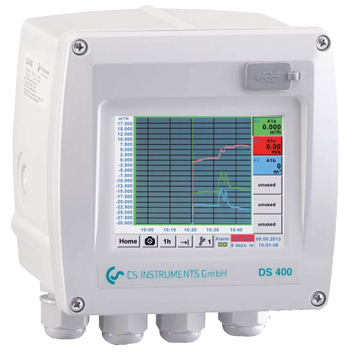

CS INSTRUMENTS Bildschirmschreiber Modell DS 400 mit Grafikdisplay und Touch-Screen Bedienung
Der DS 400 ist ein leistungsstarker Bildschirmschreiber, der Druckluft- und Gassysteme effizient überwacht und mit einem 3,5" Touchscreen-Grafikdisplay sowie einem integrierten Datenlogger zur präzisen Leckagesuche ausgestattet ist. Mit vielseitigen Anschlussmöglichkeiten und Alarmfunktionen optimiert er die Systemeffizienz und trägt zur Kostensenkung bei.
CS INSTRUMENTS
Als führender Hersteller von Messtechnik für Druckluft steht CS INSTRUMENTS für höchste Qualität und Innovation. "Made in Germany" ist unsere Praxis – Entwicklung, Produktion und Kalibrierung finden ausschließlich in Deutschland statt.
DS 400 (Sensoreingang 1+2) Bildschirmschreiber – Leckageberechnung für Druckluft und Gas
Der DS 400 ist ein leistungsstarker Bildschirmschreiber, der speziell für die Überwachung und Messung aller relevanten Größen in Druckluft- und Gassystemen entwickelt wurde. Mit seinem integrierten Datenlogger ermöglicht er eine präzise Leckagesuche und -berechnung, was ihn zu einem unverzichtbaren Werkzeug für effizientes Energiemanagement und Kostensenkung macht.
Produktmerkmale:
- Benutzerfreundliches Design: Ausgestattet mit einem 3,5" Grafikdisplay und Touchscreen für intuitive Bedienung.
- Vielseitige Anschlussmöglichkeiten: Über die USB-Schnittstelle können Daten problemlos übertragen werden, während die Ethernet- und RS 485-Schnittstellen für flexible Integration in bestehende Systeme sorgen.
- Energieversorgung: Ein integriertes Netzteil versorgt alle angeschlossenen Sensoren zuverlässig.
- Analoge Ausgänge: Der DS 400 verfügt über einen 4...20 mA Analogausgang für alle aktiven Sensoren sowie einen Impulsausgang für die Verbrauchserfassung bei Durchflusssensoren.
- Alarmfunktionen: Zwei potenzialfreie Wechselkontakt-Relais (max. 230 V, 3 A) alarmieren bei Überschreitung von festgelegten Werten, um rasches Handeln zu ermöglichen.
- Erweiterte Funktionen: Der integrierte Webserver, die mathematische Berechnungsfunktion und die Totalisatorfunktion für analoge Signale verbessern die Flexibilität und Benutzerfreundlichkeit.
Mit dem DS 400 optimieren Sie die Überwachung und Effizienz Ihrer Druckluft- und Gassysteme und tragen so zu erheblichen Einsparungen bei. Setzen Sie auf fortschrittliche Technik für präzise Leckageanalysen und eine verbesserte Systemleistung.
| Stromversorgung | 100…240 VAC, 50-60 Hz |
| Abmessungen | 118 x 115 x 98 mm IP 54 (Wandgehäuse); 92 x 92 x 75 mm (Schaltschrankeinbau) |
| Eingänge | 2 digitale Eingänge FA 5xx bzw. VA 5xx |
| Schnittstelle | USB-Schnittstelle |
| Alarmausgänge | 2 Relais, (pot.-frei) |
| Optionen Datenlogger | 100 Mio. Messwerte Start-/ Stoppzeit, Messrate frei einstellbar |
| 2 zusätzliche Sensoreingänge | Zum Anschluss von Drucksensoren, Temperatursensoren, Stromzangen, Fremdsensoren mit 4…20 mA, 0-10 V, Pt 100, Pt 1000 |
