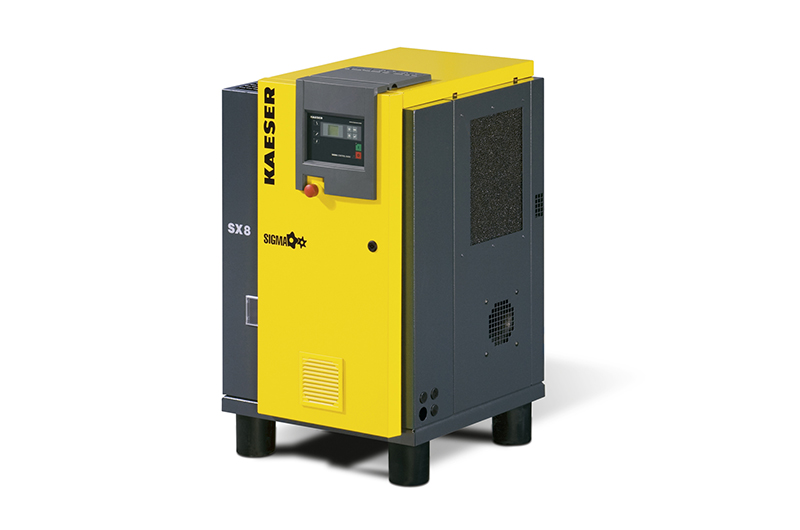

KAESER Screw compressor model SX 6-11 T SC2 OAL
Schraubenkompressor mit Riemenantrieb, Kältetrockner und Steuerung SIGMA CONTROL 2
KAESER Kompressoren SE
KAESER COMPRESSORS, a family-owned company, is one of the world's leading manufacturers and providers of products and services in the field of compressed air. Founded in 1919 as a machine workshop, Kaeser now operates at two production sites in Germany and employs approximately 7,500 people worldwide.
Product no. :
100868.11Category :
With refrigeration dryerWeight :
190.00 kgDelivery area :
GermanyAusstattung der KAESER Schraubenkompressoren mit Riemenantrieb:
Gesamtanlage
- Sofort betriebsbereit, vollautomatisch, superschallgedämpft, schwingungsisoliert, Verkleidungsteile pulverbeschichtet; einsetzbar bei Umgebungstemperaturen bis +45 °C.
- Einfacher Zugang zu allen Wartungsstellen durch abnehmbare linke Gehäusehaube.
Elektromotor
- Premium Efficiency IE2, deutsches Qualitätsfabrikat, IP 54.Schraubenkompressorblock
- SIGMA-PROFIL-Rotoren benötigen im Vergleich zu herkömmlichen Profilen bei gleicher Druckluftleistung ca. 10 bis 20 % weniger Energie.
Hochwirksame Kühlung
- Zweiflutiger Lüfter und getrennte, speziell geführte Kühlluftströme für Motor, Fluid-/Druckluftkühler und Schaltschrank.
- Kühlfluid- und Luftkreislauf: Wabenförmiger Ansaugfilter, pneumatisches Einlass- und Entlüftungsventil, Kühlfluid-Abscheidebehälter mit Dreifach-Abscheidesystem; Sicherheitsventil, Mindestdruck-Rückschlagventil, Thermoventil und Fluidfilter im Kühlfluidkreislauf, Fluid-/Druckluft Kombikühler.
Elektrische Komponenten
Schaltschrank IP 54, Schaltschrankbelüftung, automatische Stern-Dreieck-Schütz-Kombination, Überlastrelais, Steuertransformator.
Kompressorsteuerung SIGMA CONTROL 2
Die nach Industriestandard gefertigte Bedieneinheit ist mit einem übersichtlichen Display und robusten Tasten ausgestattet. Alle relevanten Informationen sind auf einen Blick erkennbar. Die klare Menü-Struktur in Verbindung mit 30 auswählbaren Sprachen unterstreicht die einfache Bedienung.
Sicherheit mit RFID
SIGMA CONTROL 2 bietet hohe Sicherheit dank der integrierten RFID-Funktionalität (Radio Frequency Identification, Identifikation der Funkwellen). Sie dient dem sicheren Einloggen von Anwender und/oder KAESER-Servicetechniker und bietet im Sinne der Betreiberhaftung die Gewähr, dass kein Unbefugter die Anlage bedient oder ihre Einstellungen manipuliert.
Kommunikation
SIGMA CONTROL 2 kommuniziert intern mit dem Kompressor über Eingänge und Ausgänge. Durch die serienmäßige Ethernet-Schnittstelle ist die Einbindung in das SIGMA NETWORK möglich. Der Anschluss an ein Netzwerk ermöglicht eine Fernüberwachung. Durch den eingebauten Webserver kann so das Bedienfeld, die Menüstruktur, Betriebsparameter und die Meldehistorie dargestellt werden.
Aktualisierung und speichern
Über den SD-Kartenschacht lassen sich Software-Updates und Betriebsparameter schnell und einfach aufspielen beziehungsweise übertragen. Das spart Servicekosten. Darüber hinaus lässt sich die SD-Karte zum (Langzeit-) Speichern wichtiger Betriebsdaten nutzen.
Option „Anbindung an Leittechnik vorbereitet“
Optionale (steckbare) Bus-Kommunikationsmodule (Profibus DP, Modbus-TCP, Profinet, Devicenet) ermöglichen die externe Kommunikation mit Haus- und Leittechniksystemen zur Fernsteuerung und Fernüberwachung des Kompressors. Über die Bedieneinheit festlegbare digitale und analoge Eingänge sowie digitale Ausgänge ermöglichen die Einbindung von externen Sensoren und Aktoren.
Optionen
- Ausführung mit 8 bar Überdruck
- Sonderfarbe (RAL-Farbton /verlängerte Lieferzeit)
- als Druckluftstation (Aircenter)
- mit Kältetrockner T-Anlage
- mit Frequenzregelung
| Max. Overpressure (bar) | 11 |
| Volume flow at overpressure (m³/min) | 0,48 |
| Rated power drive motor (KW) | 4 |
| Drive motor efficiency class | IE3 |
| Permissible pressure loss cooling channel (Pa) | 30 |
| Max. usable warm air volume (m³/h) | 1000 |
| Max. usable heat output | 4,4 |
| Electrical supply | 400 V / 3 Ph / 50 Hz |
| Full load current | 9 |
| Fuse: Max current | 16 |
| Width (mm) | 590 |
| Depth (mm) | 915 |
| Height (mm) | 970 |
| Weight (kg) | 190 |
| Compressed air connection | G 3/4 |
| Sound pressure level (dbA) | 61 |
| Refrigeration dryer power consumption (kW) | 0,18 |
| Refrigeration dryer pressure dew point (°C) | 3 |
| Refrigeration dryer pressure loss (bar) | 0,08 |
| Refrigerant | R-513A |
| Refrigerant charge (kg) | 0,17 |
| CO2 equivalent (tonnes) | 0,11 |
| Global warming potential GWP | 631 |
| Model range - Screw compressors | SX |
| Refrigeration dryer option | JA |
