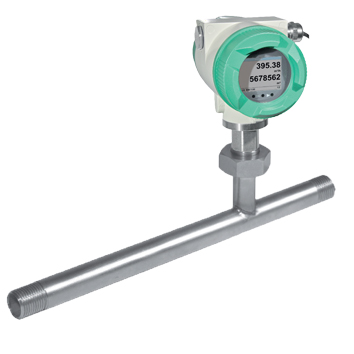

CS INSTRUMENTS VA 570 Flow/consumption sensor, with integrated 1 1/2" measuring section
Der VA 570 ist ein Durchflussmessgerät mit einem leistungsstarken thermischen Massenstromsensor für präzise Verbrauchsüberwachung und Leckageanalyse. Ideal für Verteilerstationen und Abrechnungen, bietet der VA 570 maximale Kontrolle über Ihre Betriebsabläufe.
CS Instruments
As a leading manufacturer of compressed air measurement technology, CS INSTRUMENTS stands for highest quality and innovation. "Made in Germany" is our practice - development, production, and calibration take place exclusively in Germany.
VA 570 mit integrierter 1 1/2" Messstrecke – Thermischer Massenstromsensor für die Durchflussmessung
Nutzen Sie die Vorteile des VA 570 Durchflussmessgeräts und optimieren Sie Ihre Energieeffizienz sowie Ihre Nachhaltigkeitsstrategien. Mit diesem fortschrittlichen thermischen Massenstromsensor haben Sie die Möglichkeit, Ihre Verbräuche zu überwachen und Leckagen effizient zu analysieren. Der VA 570 ist ideal für den Einsatz in Verteilerstationen, vor einzelnen Abteilungen und zu Abrechnungszwecken von Verbrauchern.
Vorteile des kompakten Durchflusssensors VA 570:
• Präzise Messung: Der VA 570 misst den Massenstrom direkt und ermöglicht die Ausgabe des normierten Volumenstroms, ohne dass zusätzliche Messungen von Druck und Temperatur erforderlich sind.
• Hochwertige Materialien: Alle medienberührten Teile sind aus Edelstahl gefertigt, was höchsten Ansprüchen an Reinheit und Oberflächengüte gerecht wird.
• Robuste Bauweise: Das Aluminiumgehäuse ist speziell für raue Industriebedingungen konzipiert und eignet sich auch für Außeninstallationen.
• Wartungsarm: Dank der Konstruktion ohne bewegte Teile ist der VA 570 besonders wartungsfreundlich.
• Geringer Druckverlust: Der Sensor reduziert den Druckverlust auf ein Minimum, wodurch die Effizienz Ihrer Systeme gesteigert wird.
• Sicherheitszertifikate: Der VA 570 kann mit ATEX- oder DVGW-Zertifizierung geliefert werden, was ihn für den Einsatz mit verschiedenen Gasen wie Erdgas, Wasserstoff und Biogas qualifiziert.
• Hohe Genauigkeit: Er garantiert eine präzise Messung sowohl bei kleinen als auch bei großen Durchflüssen mit einer Genauigkeit von bis zu ±1% vom Messwert.
• Vielfältige Schnittstellen: Standardmäßig verfügt der VA 570 über 04…20 mA, Puls- und Modbus-RTU (RS 485) Schnittstellen, mit zusätzlichen optionalen Schnittstellen für erweiterte Kommunikationsmöglichkeiten.
• Integriertes Display: Das Gerät liefert Ihnen wichtige Messwerte direkt über ein integriertes Display und ermöglicht eine einfache Steuerung und Anpassung der Einstellungen.
• Einfache Installation: Der Sensor kann unkompliziert in die Messstrecke eingebaut und bei Bedarf leicht herausgeschraubt werden, ohne die Messstrecke aufwendig abmontieren zu müssen.
• Umfassende Diagnosen: Alle relevanten Messwerte und Einstellungen sind über Modbus RTU abrufbar, und Sie können umfangreiche Diagnosefunktionen sowohl direkt am Display als auch fernabfragen.
• Flexibilität: Der VA 570 ist für Medientemperaturen von bis zu 180 °C ausgelegt (ATEX-Ausführung bis 120 °C) und kann Drücke bis 16 bar (Sonderversion bis 40 bar) bewältigen.
| Measuring range | bis 50 Nm/s, Low-Speed Version*; bis 92,7 Nm/s, Standard Version*; bis 185 Nm/s, Max. Version*; bis 224 Nm/s, High-Speed Version*; * Messbereich Nm³/h für verschiedene Rohrdurchmesser und Gase, siehe Tabelle Messbereiche Durchfluss; * Alle Messwerte bezogen auf DIN 1343 Normbedingungen 0° und 1013 mbar ab Werk |
| Protection class | IP 67; IP64 für ATEX II 2D Ex tb IIIC T90°C Db |
| Outputs | Standard: 1 x 4…20 mA Analogausgang (galv. nicht getrennt), Impulsausgang, RS 485 (Modbus-RTU) Optional: 2 x 4…20 mA aktiv, Modbus TCP, HART, Profibus DP, Profinet, MBus |
| Burden | < 500 Ω |
| Material | Gehäuse Aludruckguss, Fühlerrohr Edelstahl 1.4404 |
| Operating temperature (°C) | -20…70 |
| Accuracy (v. M. = from measured value) (v. E. |
± 1,5 % v. M. ± 0,3 % v. E. auf Wunsch: ± 1 % v. M. ± 0,3 % v. E. |
| Supply | 18…36 VDC, 5 W |
| Genauigkeitsangaben | bezogen auf Umgebungstemperatur 22 °C ± 2 °C, Systemdruck 6 bar |
| Messprinzip | Thermischer Massenstromsensor |
| Repeatability | 0,25 % v. M. bei korrektem Einbau (Einbauhilfe, Lage, Einlaufstrecke) |
| Ansprechzeit | t90 < 3 s |
| Medientemperaturbereich | -20 …. 180 (ATEX Ausführung: -20 … 120) |
| Einstellmöglichkeiten über Display, externes Handgerät PI 500, PC Service Software, Ferndiagnose | Nm³/h, Nm³/min, Nl/min, l/s, ft/min, cfm, kg/h, kg/min, Innendurchmesser, Referenzbedingungen °C/°F, mbar/hPa, Nullpunktkorrektur, Schleichmengenunterdrückung, Skalierung Analogausgang 4…20 mA, Impuls/Alarm, Fehlercodes etc. |
| Zulassung | ATEX II 2G Ex db IIC T4 Gb; ATEX II 2D Ex tb IIIC T90°C Db; DVGW |
| Zusätzliche Mittelwertberechnung | über alle Messgrößen frei einstellbar über 1 Minute bis 1 Tag, z. B. 1/2 Stundenmittelwert, Tagesmittelwert |
