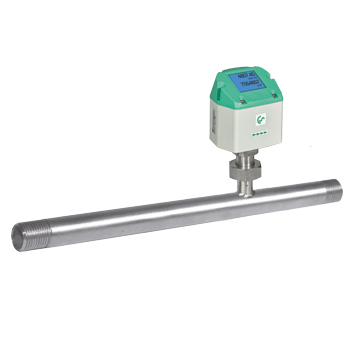

CS INSTRUMENTS VA520 Consumption meter with integrated 1 1/4", DN 32 measuring section 1,4301
Der VA 520 ist ein festinstallierter Durchflusszähler. Er überwacht den Verbrauch und analysiert Leckagen, ideal für Verteilerstationen und zur Abrechnung individueller Verbraucher.
CS Instruments
As a leading manufacturer of compressed air measurement technology, CS INSTRUMENTS stands for highest quality and innovation. "Made in Germany" is our practice - development, production, and calibration take place exclusively in Germany.
VA 520 1 1/4", DN 32 - Thermischer Massenstromsensor für die Durchflussmessung
Optimieren Sie Ihre Energiekosten und steigern Sie die Nachhaltigkeit mit dem VA 520 Verbrauchszähler mit integrierter 1 1/4", DN 32 Messstrecke 1,4301. Dieser festinstallierte Durchflusszähler überwacht Ihren Verbrauch und analysiert Leckagen – ideal für Verteilerstationen, Abteilungen oder zur Abrechnung individueller Verbraucher.
Vorteile des kompakten Durchflusssensors VA 520:
• Messgenauigkeit: Hohe Genauigkeit beim Messen des Massenstroms mit direkter Ausgabe des Normvolumenstroms.
• Kompensiert: Druck- und temperaturkompensiert durch das thermische Massenstromprinzip.
• Einfache Handhabung: Schneller Austausch und Reinigung durch die integrierte Messstrecke.
• Wartungsfreundlich: Nahezu wartungsfrei dank fehlender bewegter Teile.
• Druckverlust: Vernachlässigbar geringe Blockade des Durchmessers.
• Kompatibilität: Geeignet für Druckluft und nicht korrosive Gase.
• Schnittstellen: Standardmäßig 04…20 mA, Puls, Modbus-RTU (RS 485), optional auch Modbus TCP, PoE und M-Bus.
• Messbereich: Bis zu 40 bar Druck und -30 bis 80°C Temperatur.
• Schutzklasse: IP65, optimal gegen Umwelteinflüsse.
• Display: Zeigt Messwerte an und ermöglicht einfache Einstellungen.
• Rücksetzung: Zählerstand kann direkt über das Display zurückgesetzt werden.
• Präzision: Genauigkeit von ± 1,5% bzw. ± 1% vom Messwert.
Technische Details des VA 520:
• Digitale Schnittstellen: Anbindung an Energiemanagement- und Gebäudeleittechnik möglich.
• Einfache Installation: Schnell einsatzbereit.
• Flexible Einheitenauswahl: Über das Display wählbar (m³/h, l/min, kg/h, etc.).
• Hohe Messgenauigkeit: Auch im unteren Messbereich ideal für Leckagemessungen.
• Kalorimetrisches Prinzip: Keine zusätzliche Druck- oder Temperaturmessung erforderlich.
• Diagnosefunktionen: Umfassende Diagnose und Parameterabfrage über Modbus-RTU.
| Burden | < 500 Ω |
| Operating temperature (°C) | -30…80 °C, -20...80 °C mit Drucksensor |
| Measured variables | m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen |
| Units via keypad on the display | m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lb/h |
| Sensor | Thermischer Massenstromsensor |
| Measuring medium | Luft, Gase |
| Gas types via CS Service Software or | Luft, Stickstoff, Argon, CO2, Sauerstoff |
| Accuracy (v. M. = from measured value) (v. E. |
± 1,5 % v. M. ± 0,3 % v. E. auf Wunsch: ± 1 % v. M. ± 0,3 % v. E. |
| Operating pressure (bar) | -1 bis 16 bar optional bis PN 40 |
| Digital output | RS 485 Schnittstelle (Modbus-RTU), optional: Ethernet-Interface PoE, M-Bus |
| Analogue output | 4…20 mA für m³/h bzw. l/min |
| Pulse output | 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert. Impulswertigkeit am Display einstellbar. Alternativ ist der Impulsausgang als Alarmrelais nutzbar |
| Supply | 18…36 VDC, 5 W |
| Housing | Polycarbonat (IP 65) |
| Installation position | beliebig |
| Measuring section | Edelstahl, 1.4404 oder 1.4301 |
