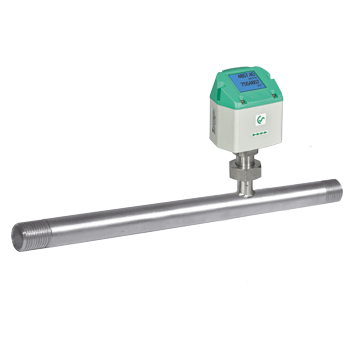

CS INSTRUMENTS VA520 Consumption meter with integrated 1", DN 25 measuring section 1,4301
Der VA 520 ist ein festinstallierter Durchflusszähler. Er überwacht den Verbrauch und analysiert Leckagen, ideal für Verteilerstationen und zur Abrechnung individueller Verbraucher.
CS Instruments
As a leading manufacturer of compressed air measurement technology, CS INSTRUMENTS stands for highest quality and innovation. "Made in Germany" is our practice - development, production, and calibration take place exclusively in Germany.
VA 520 1", DN 25 - Thermischer Massenstromsensor für die Durchflussmessung
Optimieren Sie Ihre Energiekosten und steigern Sie die Nachhaltigkeit mit dem VA 520 Verbrauchszähler mit integrierter 1", DN 25 Messstrecke 1,4301. Dieser festinstallierte Durchflusszähler überwacht Ihren Verbrauch und analysiert Leckagen – ideal für Verteilerstationen, Abteilungen oder zur Abrechnung individueller Verbraucher.
Vorteile des kompakten Durchflusssensors VA 520:
• Messgenauigkeit: Hohe Genauigkeit beim Messen des Massenstroms mit direkter Ausgabe des Normvolumenstroms.
• Kompensiert: Druck- und temperaturkompensiert durch das thermische Massenstromprinzip.
• Einfache Handhabung: Schneller Austausch und Reinigung durch die integrierte Messstrecke.
• Wartungsfreundlich: Nahezu wartungsfrei dank fehlender bewegter Teile.
• Druckverlust: Vernachlässigbar geringe Blockade des Durchmessers.
• Kompatibilität: Geeignet für Druckluft und nicht korrosive Gase.
• Schnittstellen: Standardmäßig 04…20 mA, Puls, Modbus-RTU (RS 485), optional auch Modbus TCP, PoE und M-Bus.
• Messbereich: Bis zu 40 bar Druck und -30 bis 80°C Temperatur.
• Schutzklasse: IP65, optimal gegen Umwelteinflüsse.
• Display: Zeigt Messwerte an und ermöglicht einfache Einstellungen.
• Rücksetzung: Zählerstand kann direkt über das Display zurückgesetzt werden.
• Präzision: Genauigkeit von ± 1,5% bzw. ± 1% vom Messwert.
Technische Details des VA 520:
• Digitale Schnittstellen: Anbindung an Energiemanagement- und Gebäudeleittechnik möglich.
• Einfache Installation: Schnell einsatzbereit.
• Flexible Einheitenauswahl: Über das Display wählbar (m³/h, l/min, kg/h, etc.).
• Hohe Messgenauigkeit: Auch im unteren Messbereich ideal für Leckagemessungen.
• Kalorimetrisches Prinzip: Keine zusätzliche Druck- oder Temperaturmessung erforderlich.
• Diagnosefunktionen: Umfassende Diagnose und Parameterabfrage über Modbus-RTU.
| Burden | < 500 Ω |
| Operating temperature (°C) | -30…80 °C, -20...80 °C mit Drucksensor |
| Measured variables | m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen |
| Units via keypad on the display | m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lb/h |
| Sensor | Thermischer Massenstromsensor |
| Measuring medium | Luft, Gase |
| Gas types via CS Service Software or | Luft, Stickstoff, Argon, CO2, Sauerstoff |
| Accuracy (v. M. = from measured value) (v. E. |
± 1,5 % v. M. ± 0,3 % v. E. auf Wunsch: ± 1 % v. M. ± 0,3 % v. E. |
| Operating pressure (bar) | -1 bis 16 bar optional bis PN 40 |
| Digital output | RS 485 Schnittstelle (Modbus-RTU), optional: Ethernet-Interface PoE, M-Bus |
| Analogue output | 4…20 mA für m³/h bzw. l/min |
| Pulse output | 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert. Impulswertigkeit am Display einstellbar. Alternativ ist der Impulsausgang als Alarmrelais nutzbar |
| Supply | 18…36 VDC, 5 W |
| Housing | Polycarbonat (IP 65) |
| Installation position | beliebig |
| Measuring section | Edelstahl, 1.4404 oder 1.4301 |
